ВС1-12

Вакуумный выключатель фиксированного типа шириной 650 мм

Данное изделие представляет собой внутренний высоковольтный вакуумный выключатель, предназначенный для комплектных распределительных устройств с металлическим корпусом шириной 550 мм/650 мм. В конструкции применяется твердоизоляционная структура и передовая технология эпоксидной инкапсуляции, вакуумный прерыватель, главная цепь и изоляционные опоры объединены в единый инкапсулированный полюс, что существенно повышает экологическую адаптивность изделия.

Свяжитесь с нами Каталог продукции

ПРЕДЫДУЩАЯ:Вакуумный выключатель фиксированного типа (с авиационным разъемом) ДАЛЕЕ:Выдвижной вакуумный выключатель шириной 650 мм

Описание
Технические характеристики

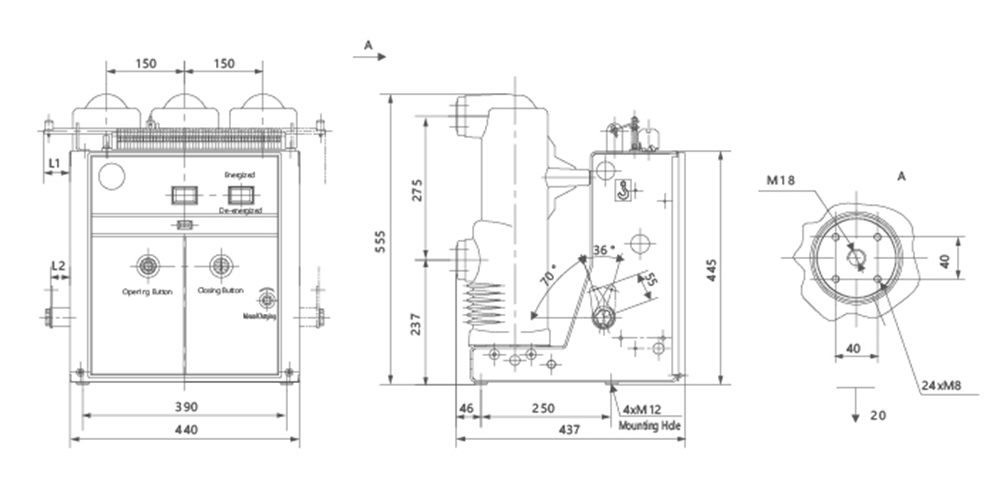

Размер продукта
Свяжитесь с нами

Преимущества:
Интегрированная конструкция инкапсулированного полюса отличается компактностью и надежной изоляцией; в сочетании с технологией самоконвекционной вентиляции она эффективно решает задачу теплоотвода, характерную для твердоизоляционных конструкций, что обеспечивает стабильную длительную эксплуатацию изделия в различных условиях окружающей среды, снижает частоту технического обслуживания и увеличивает срок службы.

Приложения:
Предназначен для применения в комплектных распределительных устройствах с металлическим корпусом энергосистем на напряжение 12 кВ, широко используется на подстанциях, в распределительных помещениях, а также на промышленных и горнодобывающих предприятиях для управления нагрузкой и защиты от аварийных режимов, соответствует тенденции развития компактных интегрированных распределительных устройств.

Элемент		Единица	Параметр
Номинальное напряжение		кВ	12
Номинальная частота		Гц	50
Номинальный ток		А	630-1250		1250-1600
Номинальный ток отключения при коротком замыкании		кА	20	25	31,5
Номинальный ток короткого замыкания		кА	50	63	80
Номинальный пиковый выдерживаемый ток		кА	50	63	80
Номинальный ток выдерживания короткого замыкания 4 с		кА	20	25	31,5
Оцененный Изоляция Уровень	Мощность Частота Выдерживает Напряжение (До и После Номинального Разрыва)	кВ	42 (Фаза-фаза, фаза-земля) / 48 (Трещина) RMS
	Напряжение выдерживания импульса (до и после номинального разрыва)		75 (Фаза в фазу, фаза в землю) / 85 (Трещина) Пик
Номинальная рабочая последовательность		Времена	О - 0,3с - СО - 180с - СО
Механическая жизнь		Времена	20000
Номинальное количество операций по обрыву короткого замыкания		В	50
Номинальное напряжение закрытия рабочего механизма (DC)		В	AC/DC 110、220
Номинальное напряжение открытия рабочего механизма (DC)		мм	AC/DC 110、220
Контактный зазор (или расстояние раскрытия контакта)		мм	9±1
Перебег (длина сжатия контактной пружины)		мс	3,5±0,5
Трехфазное время отскока открытия и закрытия		мс	≤ 2
Свяжитесь с нами Закрытие Время отскока		м/с	≤ 2
