ВС1-12

Вакуумный выключатель фиксированного типа (с авиационным разъемом)

Данный продукт представляет собой внутренний высоковольтный вакуумный выключатель переменного тока, оснащенный авиационным штекерным разъемом, рассчитанный на трехфазные системы питания напряжением 12 кВ и частотой 50 Гц. Изделие соответствует действующим национальным и отраслевым стандартам и обеспечивает безопасную и надежную эксплуатацию в сети соответствующего класса напряжения в пределах номинальных технических параметров.

Свяжитесь с нами Каталог продукции

ПРЕДЫДУЩАЯ:Предыдущего товара нет ДАЛЕЕ:Вакуумный выключатель фиксированного типа шириной 650 мм

Описание
Технические характеристики

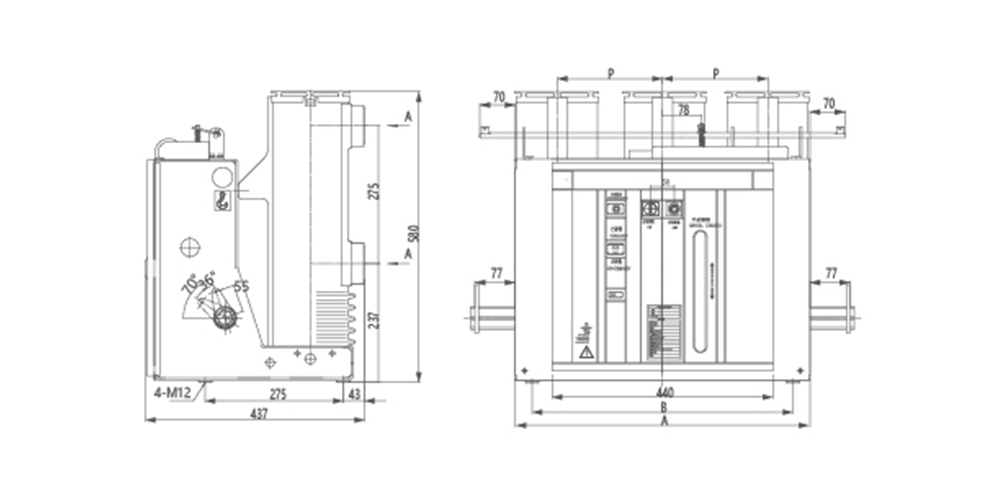

Размер продукта
Свяжитесь с нами

Особенности:
Интерфейс авиационного соединителя обеспечивает быстрое подключение и отключение вторичных кабелей управления, снижая нагрузку на электропроводку на объекте и повышая эффективность монтажа и технического обслуживания; вакуумный прерыватель обладает превосходной отключающей способностью, высокой надежностью изоляции и длительным механическим ресурсом, что соответствует требованиям к частым коммутационным операциям.

Приложения:
Широко применяется в комплектных распределительных устройствах с металлической оболочкой и воздушной изоляцией внутренней установки, выступает в качестве блока защиты и управления для сетевого оборудования и промышленных/горнодобывающих систем распределения электроэнергии, особенно подходит для сценариев электроснабжения и распределения, требующих частой работы при номинальном токе или многократного отключения токов короткого замыкания.

Элемент	Единица	Параметр
Номинальное напряжение	кВ	12
Номинальная частота	Гц	50
Номинальная мощность Частота Выдерживаемое напряжение (1 мин)	кВ	42
Номинальное напряжение выдерживания импульса молнии (пиковое)	кВ	75
Номинальный ток	А	630	630	630	1250	1250
		1250	1250	1250	1600	1600
		1600	1600	1600	2000	2000
				2000	2500	2500
				2500	3150	3150
				3150	4000	4000
Номинальный ток отключения при коротком замыкании	кА	20	25	31,5	40	50
Номинальная кратковременная устойчивость к току		20	25	31,5	40	50
Номинальный пиковый выдерживаемый ток		50	63	80	100	125
Номинальный ток короткого замыкания (пиковый)		50	63	80	100	125
Номинальный динамический ток выдерживания		50	63	80	100	125
Номинальный ток отключения одного / встречно-параллельного конденсаторного блока	А	630/400
Номинальная длительность тока короткого замыкания	сс	4
Номинальное количество операций по обрыву короткого замыкания	Времена	50 (30 для 40 кА и выше)
Время разрыва / Время дуги	мс	≤ 100/ ≤ 15
Номинальная рабочая последовательность для автоматического повторного включения		О - 0,3с - СО - 180с - СО
Номинальное рабочее напряжение	в	переменный ток 110/220 постоянный ток 110/220
Процентная составляющая постоянного тока номинального тока прерывания короткого замыкания	%	≤ 40
Механическая жизнь	Времена	10000
