FKN12-12DR

Выключатель отключения нагрузки газового баллона

Данное изделие представляет собой комбинированный блок газодувочного выключателя нагрузки и предохранителя, подходящий для трехфазных распределительных систем напряжением 12 кВ и ниже, используемый для управления и защиты трансформаторов, кабелей, воздушных линий электропередачи и другого электрооборудования, особенно подходит для оконечных подстанций и подстанций коробчатого типа в городских и сельских сетях.

Свяжитесь с нами Каталог продукции

ПРЕДЫДУЩАЯ:No previous product ДАЛЕЕ:Вакуумный выключатель нагрузки-прерывания

Описание
Технические характеристики

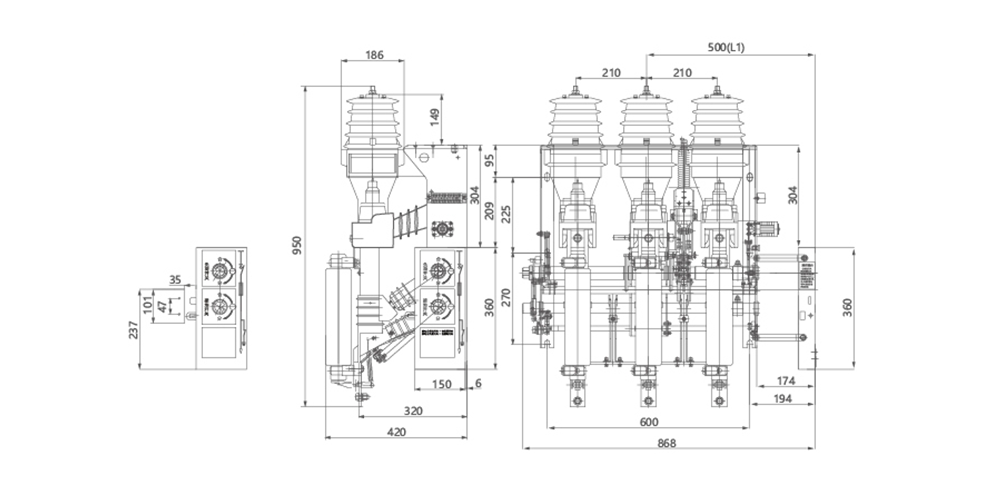

Размер продукта
Свяжитесь с нами

Особенности:
Благодаря использованию принципа газодугового гашения операция переключения проста и надежна; в сочетании с предохранителем она обеспечивает двойную функцию управления нагрузкой и защиты от короткого замыкания, имея компактную и небольшую конструкцию, которую легко устанавливать и обслуживать, а также которая обеспечивает хорошую стабильность работы.

Приложения:
Подходит для управления и защиты кольцевых магистральных блоков питания и двухрадиальных блоков питания, широко обслуживающих терминальные подстанции, подстанции коробчатого типа и различные промышленные/горнодобывающие распределительные пункты в городских и сельских распределительных сетях, и является широко используемым комбинированным коммутационным электроприбором в распределительных системах среднего и низкого напряжения.

Элемент	Единица	ФКН12-12/630	FKNR12-12/100-31,5
Номинальное напряжение	кВ	12
Номинальная частота	Гц	50
Номинальный ток	А
Импульс молнии выдерживает напряжение	кВ	Фаза к земле и фаза к фазе: 75, изолирующий разрыв: 85
1 мин. выдерживаемое напряжение частоты питания	кВ	Фаза к земле и фаза к фазе: 42, изолирующий разрыв: 48
Номинальный тепловой ток выдерживания	кА	20(4С)
Номинальный динамический ток выдерживания	кА	50
Номинальный ток короткого замыкания (пиковый)	кА	50	50
Номинальный ток отключения при коротком замыкании (проспективное значение)	кА		31,5
Номинальный ток передачи	кА		1,5
Разрывная способность трансформатора без нагрузки	кВА	1250
Номинальный ток зарядки кабеля	А	10
Механическая жизнь	次	4000
