GN38-12

Отключить выключатель

Данное изделие представляет собой внутренний разъединитель серии 12 кВ, разработанный и изготовленный с учетом тенденции развития стационарных высоковольтных распределительных устройств и кольцевых блоков питания в направлении компактного малогабаритного исполнения. Аппарат имеет трехпозиционную конструкцию с полностью изолированной опорной плитой, оснащен коаксиальной блокировкой и комплексным механическим блокировочным устройством, что обеспечивает компактные малые габариты.

Свяжитесь с нами Каталог продукции

ПРЕДЫДУЩАЯ:Внутренний поворотный разъединительный выключатель ДАЛЕЕ:Заземляющий выключатель

Описание
Технические характеристики

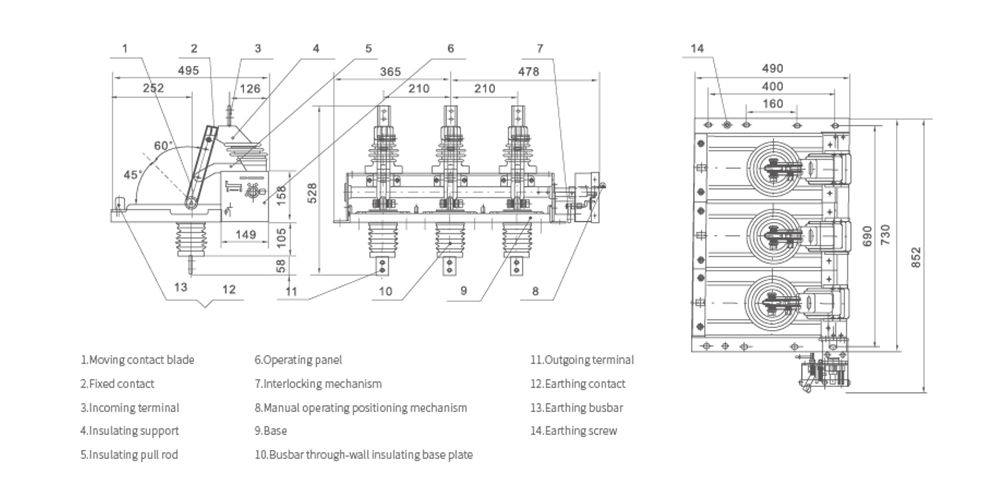

Размер продукта
Свяжитесь с нами

Особенности:
Трехпозиционная конструкция обеспечивает гибкое переключение между положениями «включено», «отключено» и «заземлено»; в комплексе с коаксиальными механизмами блокировки и взаимоблокировки эффективно предотвращает ошибочные операции, гарантируя высокий уровень безопасности и надежности. Полностью изолированное основание повышает изоляционные свойства аппарата и безопасность эксплуатации.

Приложения:
Является оптимальным вспомогательным коммутационным аппаратом для компактных шкафных распределительных устройств, широко применяемых в городских и сельских распределительных сетях, на промышленных/горнодобывающих предприятиях и различных компактных распределительных объектах. Выполняет функции изоляции, коммутации и заземляющей защиты, соответствует вспомогательным требованиям современных распределительных устройств к компактному исполнению.

Элемент		Единица	Данные
Номинальное напряжение		кВ	12
Номинальная частота		Гц	50
Номинальный ток		А	630-1250
Номинальный тепловой ток выдерживания (4 с)		кА	25-31,5
Номинальный динамический ток выдерживания		кА	63-80
Номинальный уровень изоляции	Частота мощности Выдерживает напряжение	кВ	Фаза в фазу, фаза в землю: 42, перерыв: 48
Номинальный уровень изоляции	Импульс молнии выдерживает напряжение	кВ	Фаза в фазу, фаза в землю: 75, перерыв: 85
