JN15-12/31.5

Заземляющий выключатель

Данное изделие представляет собой внутренний высоковольтный заземляющий выключатель, изготовленный с применением передовых технологий международного уровня. Конструкция относится к сборному исполнению, эксплуатационные характеристики соответствуют требованиям национального стандарта «Высоковольтные разъединители переменного тока и заземлители». Аппарат предназначен для внутренних трехфазных систем переменного тока напряжением 3,6–12 кВ и частотой 50(60) Гц.

Свяжитесь с нами Каталог продукции

ПРЕДЫДУЩАЯ:Отключить выключатель ДАЛЕЕ:Нет следующего товара

Описание
Технические характеристики
Размер продукта
Свяжитесь с нами

Особенности:
Аппарат способен выдерживать короткое замыкание, что позволяет эффективно защищать остальное электрооборудование в распределительном устройстве от повреждений. Сборная конструкция удобна при монтаже, обеспечивает надежный контакт, отличные изоляционные свойства, стабильную и безопасную работу.

Приложения:
Может эксплуатироваться совместно с различными типами высоковольтных распределительных устройств как защитное заземляющее устройство при техническом обслуживании высоковольтного электрооборудования. Широко применяется на подстанциях, в распределительных помещениях и распределительных системах различных промышленных/горнодобывающих предприятий, является важным коммутационным элементом для обеспечения безопасности обслуживающего персонала и оборудования.

Элемент		Единица	Параметр
Номинальное напряжение		кВ	12
Номинальный кратковременный ток выдержки (тепловая выдержка)		кА	31,5
Номинальная продолжительность короткого замыкания		сс	4
Номинальный ток короткого замыкания		кА	80
Номинальный пиковый ток выдерживания (динамический ток выдерживания)		кА	80
Номинальный уровень изоляции	Номинальное кратковременное напряжение выдерживания частоты питания	кВ	Фаза к земле и фаза к фазе	42
	Номинальное напряжение выдерживания импульса молнии	кВ		75
Механическая жизнь		Времена	3000

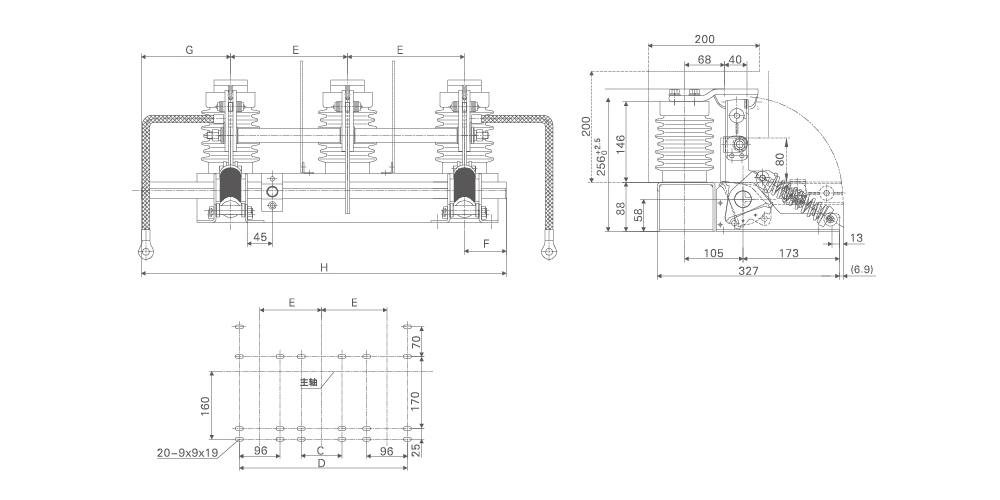

Модель продукта	Е	Ф	Г	Х	Д	С
JN15-12/31,5-275	275	75	185	810	646,5	96
JN15-12/31,5-250	250	75	160	735	596,5	96
JN15-12/31,5-230	230	75	160	695	556,5	96
JN15-12/31,5-220	220	75	160	675	536,5
JN15-12/31,5-210	210	75	160	655	516
JN15-12/31.5-200	200	75	160	635	496,5
JN15-12/31,5-180	180	75	160	595	456,5
JN15-12/31,5-165	165	75	160	565	426,5
JN15-12/31,5-150	150	75	140	515	396,5
