ВС1-12

Съемный вакуумный выключатель

Данное изделие представляет собой съемный внутри помещений высоковольтный вакуумный выключатель, используемый в энергосистемах напряжением 12 кВ. Рабочий механизм и корпус выключателя имеют интегрированную конструкцию и в сочетании со специальным движительным механизмом образуют выдвижной блок, который можно удобно устанавливать в шкаф распределительного устройства и вынимать из него, обеспечивая надежное соединение и изоляцию шинных и кабельных цепей.

Свяжитесь с нами Каталог продукции

ПРЕДЫДУЩАЯ:Вакуумный выключатель фиксированного типа ДАЛЕЕ:Съемный вакуумный выключатель

Описание
Технические характеристики

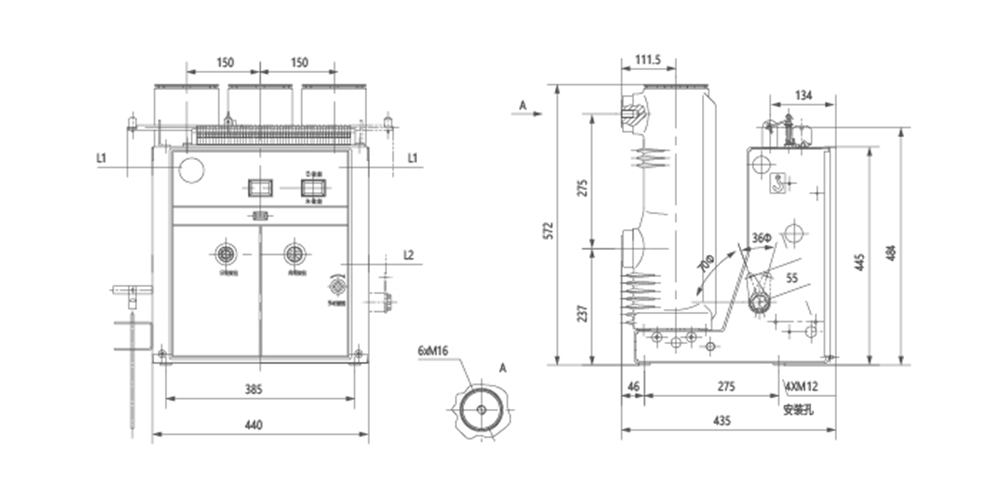

Размер продукта
Свяжитесь с нами

Особенности:
Выдвижная конструкция облегчает осмотр и замену оборудования, сокращая время простоя при техническом обслуживании и повышая надежность поставок; в сочетании с комплексными механическими и электрическими блокировочными устройствами она эффективно предотвращает неправильную работу и обеспечивает безопасность оператора и оборудования, обеспечивая длительный срок службы механических и электрических устройств.

Приложения:
Служит блоком защиты и управления для сетевого оборудования и промышленных/горнодобывающих систем распределения электроэнергии, широко используется в приложениях, требующих частой работы при номинальном рабочем токе или многократного прерывания тока короткого замыкания, что делает его идеальным выбором для распределительных устройств с металлическим корпусом и других распределительных устройств.

Элемент	Единица	Параметр
Номинальное напряжение	кВ	12
Номинальное кратковременное напряжение выдерживаемой частоты мощности (1 мин)	кВ	42
Номинальное напряжение выдерживания импульса молнии (пиковое)	кВ	75
Номинальная частота	Гц	50
Номинальный ток	А	630 1250	630 1250 1600 2000 2500 3150	1250 1600 2000 2500 3150 4000
Номинальный ток отключения при коротком замыкании	кА	20/25	31,5	40
Номинальная кратковременная устойчивость к току	кА	20/25	31,5	40
Номинальная продолжительность короткого замыкания	сс	4
Номинальный пиковый выдерживаемый ток	кА	50/63	80	100
Номинальный ток короткого замыкания	кА	50/63	80	100
Частота мощности вспомогательной цепи выдерживает напряжение (1 мин)	В	2000
Номинальный ток отключения одного / встречно-параллельного конденсаторного блока	А	630/400 (800/400 для 40кА)
Номинальный конденсаторный блок, создающий пусковой ток	кА	12,5 (частота не более 100 Гц)
Время открытия (номинальное напряжение)	мс	≤ 50
Время закрытия (номинальное напряжение)	мс	≤ 60
Механическая жизнь	Времена	20000
Номинальные операции по отключению тока (срок службы электрооборудования)	Времена	20000
Номинальные операции по обрыву короткого замыкания	Времена	50 (40кА ≤ 30)
