ВС1-24

Съемный вакуумный выключатель

Данный продукт представляет собой серийный высоковольтный вакуумный выключатель нового поколения на 24 кВ для внутреннего использования. Основная токопроводящая цепь в основном имеет инкапсулированную полюсную структуру с оптимизированной конструкцией рабочего механизма, которая значительно повышает надежность изоляции выключателя, механическую надежность и эффективность разрушения, образуя серию продуктов, отвечающих различным требованиям использования.

Свяжитесь с нами Каталог продукции

ПРЕДЫДУЩАЯ:Съемный вакуумный выключатель ДАЛЕЕ:Вакуумный выключатель бокового монтажа

Описание
Технические характеристики

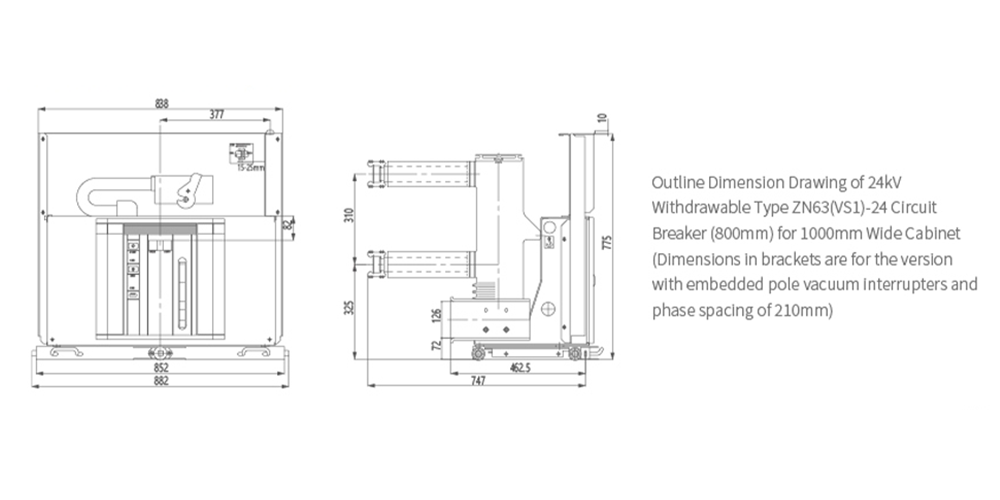

Размер продукта
Свяжитесь с нами

Преимущества:
Конструкция с инкапсулированными полюсами обеспечивает возможность работы главной цепи без технического обслуживания и более длительный срок службы механических и электрических устройств; выдвижная конструкция облегчает установку и выгрузку для проверки и замены, а в сочетании с комплексными блокировочными устройствами обеспечивает безопасную и надежную работу.

Приложения:
Подходит для подстанций и промышленных/горнодобывающих распределительных систем в энергосистемах напряжением 24 кВ, осуществляя управление переключением тока нагрузки, тока перегрузки и тока короткого замыкания, особенно подходит для применений с более высокими требованиями к надежности и работе без технического обслуживания.

Элемент		Единица	Параметр
Номинальное напряжение		кВ	24
Оцененный Изоляция Уровень	1 мин. выдерживаемое напряжение частоты питания (RMS) (фаза-фаза, фаза-земля, вакуумный прерыватель)	кВ	Фаза в фазу, фаза на землю / прерывание (или прерыватель)		65/79
	Напряжение выдержки импульса молнии (пиковое) (фаза-фаза, фаза-земля, вакуумный прерыватель)	кВ			125/145
Номинальная частота		Гц	50
Номинальный ток		А	630	630	1600
			1250	1250	2000
					2500
					3150
Номинальный ток отключения при коротком замыкании		кА	20	25	31,5
Номинальное кратковременное (4 с) выдерживание тока		кА	20	25	31,5
Номинальный ток короткого замыкания		кА	50	63	80
Номинальный пиковый выдерживаемый ток		кА	50	63	80
Номинальная рабочая последовательность			O-0,3s-CO-180s-CO、O-180s-CO-180s-CO(40kA)
Номинальное количество операций по обрыву короткого замыкания		Времена	20
Номинальный ток прерывания зарядки кабеля		А	31,5
Номинальный ток разрыва банка с одним конденсатором		А	630
Номинальный встречно-параллельный конденсаторный блок, прерывающий ток		А	400
Механическая жизнь		Времена	10000
Допустимая накопленная толщина износа подвижных и неподвижных контактов		мм	3
