ВС1-24

Вакуумный выключатель бокового монтажа

Данное изделие представляет собой внутренний высоковольтный вакуумный выключатель с боковым креплением и пружинным энергоаккумулирующим приводом, выпускаемый в ручном и моторном исполнении. Его эксплуатационные характеристики соответствуют требованиям национального стандарта «Высоковольтные выключатели переменного тока» и соответствующим отраслевым техническим условиям, аппарат предназначен для трехфазных систем переменного тока напряжением 24 кВ.

Свяжитесь с нами Каталог продукции

ПРЕДЫДУЩАЯ:Съемный вакуумный выключатель ДАЛЕЕ:Вакуумный выключатель бокового монтажа

Описание
Технические характеристики

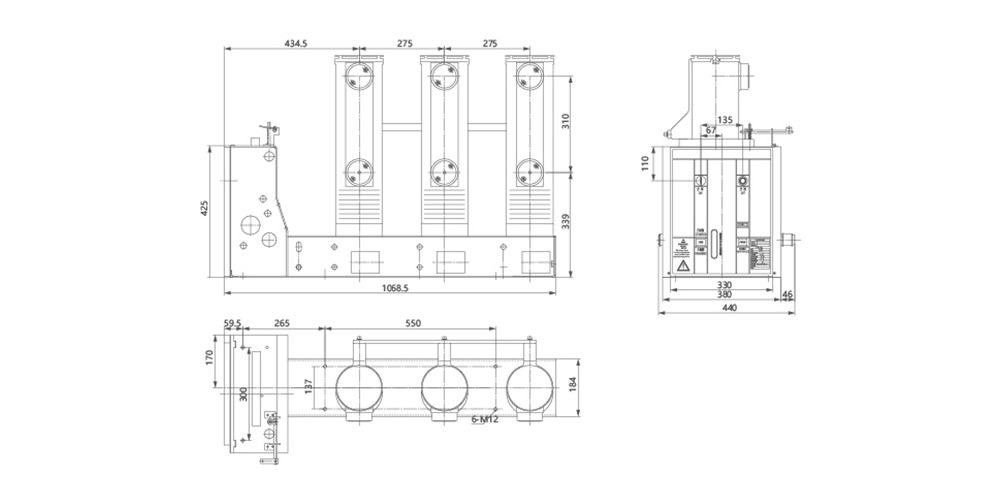

Размер продукта
Свяжитесь с нами

Особенности:
Пружинный привод надежно накапливает энергию, обеспечивая быстрое и четкое срабатывание; два режима взвода позволяют удовлетворять эксплуатационным требованиям при различных условиях электроснабжения на объекте; боковая монтажная конструкция компактна, легко размещается в распределительном устройстве, отличается стабильной работой и простотой технического обслуживания.

Приложения:
Широко применяется на подстанциях, промышленных/горнодобывающих предприятиях и в различных распределительных системах, обеспечивает управление нагрузкой и защиту при коммутации токов короткого замыкания, подходит для распределительных объектов среднего напряжения с повышенными требованиями к отключающей способности и надежности.

Элемент	Единица	Параметр
Контактный зазор	мм	13±1
Перебег	мм	3±0,5
Расстояние между фазами и центром	мм	210±1
Время отскока при закрытии контакта	мс	≤ 2
Трехфазный асинхронный режим открытия и закрытия	мс	≤ 2
Время работы	мс	≤ 50
Время закрытия	мс	≤ 100
Средняя скорость открытия (в течение первых 6 мм после разделения контактов)	м/с	0,9~1,3
Средняя скорость замыкания (за последние 6 мм до замыкания контакта)	м/с	0,4~0,8
Закрытие контактной силы контакта	Н	25кВ	31,5кВ
		2200±200	3200±200
