ФЗРН25-12Д

Вакуумный выключатель нагрузки-прерывания

Данное изделие представляет собой вакуумный выключатель нагрузки и комбинированный блок, подходящий для трехфазного переменного тока 50 Гц кольцевого или оконечного питания и промышленного силового оборудования, используемого для управления нагрузкой и защиты от короткого замыкания. Переключатель нагрузки может переключать ток нагрузки, ток замкнутого контура, ток трансформатора холостого хода и ток зарядки кабеля, в то время как комбинированный блок может прерывать любой ток вплоть до номинального тока короткого замыкания.

Свяжитесь с нами Каталог продукции

ПРЕДЫДУЩАЯ:Выключатель отключения нагрузки газового баллона ДАЛЕЕ:Переключатель нагрузки-прерывания

Описание
Технические характеристики

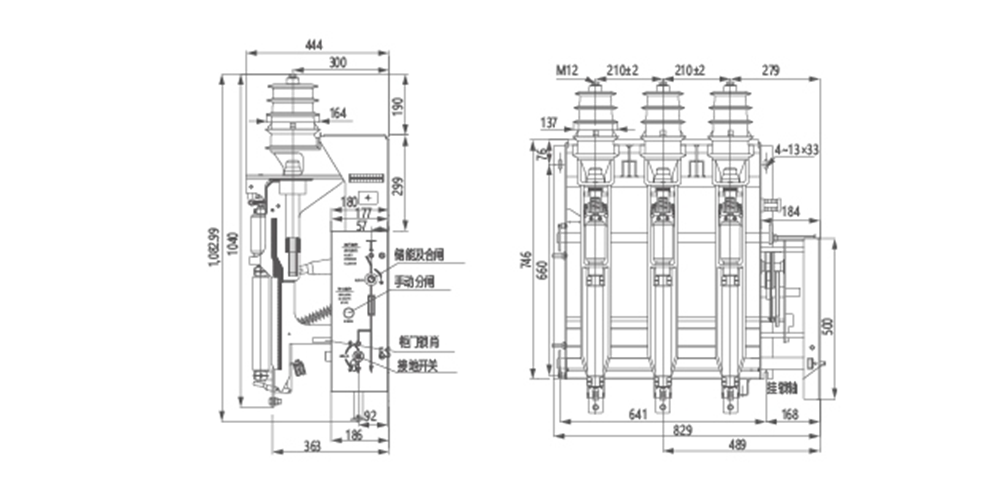

Размер продукта
Свяжитесь с нами

Особенности:
Он оснащен изолирующим выключателем с прямым приводом, соединенным с вакуумным прерывателем, сочетающим в себе хорошие характеристики изоляции с возможностью отключения; он предлагает как ручные, так и моторизованные функции управления, обеспечивая гибкую работу, подходящую для различных условий подачи на месте.

Приложения:
Широко используется в кольцевых магистральных блоках, подстанциях коробчатого типа и терминальном распределительном оборудовании, обеспечивая контроль линейной нагрузки и защиту от короткого замыкания, а также является важным комбинированным коммутационным устройством в кольцевых магистральных системах питания среднего напряжения.

Элемент		Единица	ФЗН25-12Д/Т630-20	ФЗН25-12Д/Т125-31,5
Номинальное напряжение		кВ	12
Номинальная частота		Гц	50
Номинальный ток		А	630	125
Номинальный уровень изоляции	1 мин. выдерживаемое напряжение частоты питания	кВ	Разрыв вакуумного прерывателя: 30; Фаза-земля и фаза-фаза: 42; Изолирующий разрыв: 48
	Импульс молнии выдерживает напряжение	кВ	Фаза к земле и фаза к фазе: 75; Изолирующий разрыв: 85
Номинальный динамический ток выдерживания (пиковый)		кА	50	-
4 с. Тепловой выдерживаемый ток		кА	20	-
Номинальный ток разрыва активной нагрузки		А	630	125
Номинальный ток разрыва замкнутого контура		А	630	125
Номинальный ток прерывания зарядки кабеля		А	10	10
Разрывная способность трансформатора без нагрузки		кВА	1250	1250
Номинальный ток отключения при коротком замыкании		кА	-	31,5
Номинальный ток передачи		А	-	870
Модель предохранителя			-	СДЛАЙ-12 СФЛАЙ-12
Выходная энергия ударника		Дж	-	2-5(Средний)
Номинальный ток короткого замыкания		кА	50
Номинальный динамический ток выдерживания заземляющего переключателя		кА	50
2 с. Тепловой ток заземлителя		кА	20
Номинальное напряжение вспомогательной цепи		В	АС/CD220; 110
Механическая жизнь		цикл.	10000
