GN30-12

Внутренний поворотный разъединительный выключатель

Данное изделие представляет собой внутренний поворотный высоковольтный разъединитель, новый тип поворотно-ножевого разъединителя. Его основная конструкция предусматривает крепление двух комплектов изоляторов и контактов на верхней и нижней плоскостях общей трехфазной базовой рамы. Включение и отключение аппарата осуществляется поворотным ножом, устройство предназначено для трехфазных систем распределения переменного тока напряжением 12 кВ.

Свяжитесь с нами Каталог продукции

ПРЕДЫДУЩАЯ:Переключатель нагрузки-прерывания ДАЛЕЕ:Отключить выключатель

Описание
Технические характеристики

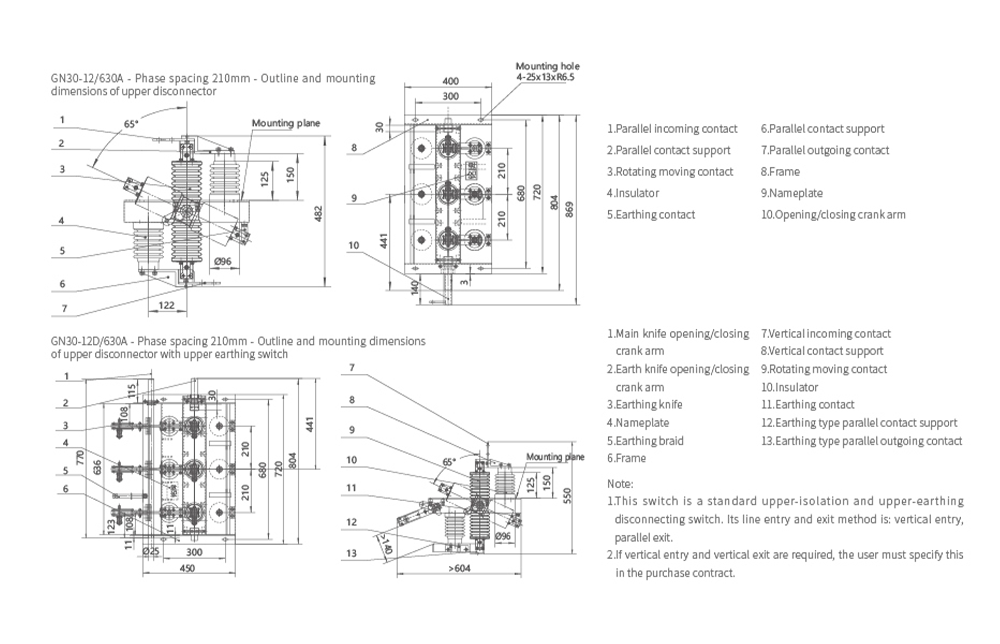

Размер продукта
Свяжитесь с нами

Особенности:
Поворотная коммутационная конструкция обеспечивает надежную, легкую в эксплуатации работу, стабильный контакт и хорошую проводимость; общая компактная конструкция занимает мало места при монтаже, что позволяет гибко размещать аппарат в различных типах высоковольтных распределительных устройств и оборудования.

Приложения:
Широко применяется в распределительных системах подстанций, распределительных помещений, промышленных/горнодобывающих предприятий, выступает изолирующим и защитным аппаратом при техническом обслуживании оборудования, а также может использоваться для линейных коммутационных операций и является распространенным базовым изолирующим элементом в распределительных системах среднего напряжения.

элемент		Модель продукта и характеристики
		GN30-12/400-12,5	GN30-12/630-20	GN30-12/1000-31,5	GN30-12/1250-31,5
		GN30-12D/400-12,5	GN30-12D/630-20	GN30-12D/1000-31,5	GN30-12D/1250-31,5
Номинальное напряжение (кВ)		12
Номинальный ток (А)		400	630	1000	1250
Тепловой выдерживаемый ток (кА)		12,5	20	31,5
Время (с) термического выдержки		4
Динамический ток выдержки (кА)		31,5	50	80
Оцененный Изоляция Уровень	Напряжение выдерживания импульса молнии (кВ)	Фаза в фазу, фаза в землю: 75, перерыв: 85
	1 мин. Мощность Частота Выдерживаемое напряжение (кВ)	Фаза в фазу, фаза в землю: 42, перерыв: 48
