ВС1-40,5

Вакуумный выключатель бокового монтажа

Данный продукт подходит для трехфазных систем переменного тока частотой 50 Гц, напряжением 40,5 кВ и может использоваться промышленными/горнодобывающими предприятиями, электростанциями и подстанциями для коммутации тока нагрузки, тока перегрузки и тока короткого замыкания, а также подходит для часто эксплуатируемых приложений. Изделие имеет композитную изоляционную структуру, в которой трехфазные прерыватели и соединенные токоведущие части отделены друг от друга независимыми изоляционными кожухами из эпоксидной смолы.

Свяжитесь с нами Каталог продукции

ПРЕДЫДУЩАЯ:Вакуумный выключатель бокового монтажа ДАЛЕЕ:Высоковольтный вакуумный выключатель (напольный)

Описание
Технические характеристики

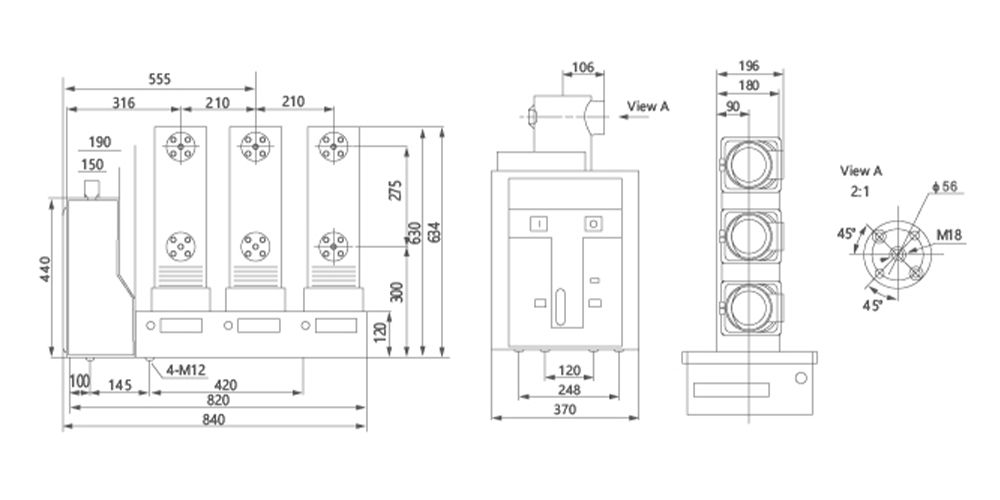

Размер продукта
Свяжитесь с нами

Особенности:
Композитная изоляционная конструкция эффективно отвечает требованиям по воздушному зазору и расстоянию ползучести в нормальных условиях эксплуатации, одновременно уменьшая общий размер выключателя; вакуумные прерыватели основной токопроводящей цепи и подвижные/статические контактные соединения установлены внутри изоляционных цилиндров, а все электрические соединения основной цепи имеют фиксированные соединения, что обеспечивает высокую надежность.

Приложения:
Подходит для изоляции, секционирования и защиты-управления в распределительных сетях среднего и высокого напряжения, особенно подходит для сильно нагруженных, часто эксплуатируемых промышленных/горнодобывающих предприятий и энергосистем, выступая в качестве важного коммутационного устройства для безопасной эксплуатации оборудования среднего напряжения.

Элемент		Единица	Параметр
Номинальное напряжение		кВ	12
Номинальное максимальное рабочее напряжение		кВ	630	630	630
Номинальный ток		А	1250	1250	1250
Номинальный ток отключения при коротком замыкании		кА	20	25	31,5
Номинальный ток короткого замыкания		кА	50	63	80
Номинальный пиковый выдерживаемый ток		кА	50	63	80
Номинальный ток выдерживания короткого замыкания 4 с		кА	20	25	31,5
Номинальный уровень изоляции	Мощность Частота Выдерживает Напряжение (До и После Номинального Разрыва)	кВ	42 (Перерыв 48)
	Напряжение выдерживания импульса (до и после номинального разрыва)		75 (Перерыв 84)
Номинальная рабочая последовательность		Времена	О - 0,3с - СО - 180с - СО
Механическая жизнь		Времена	1000
Номинальное количество операций по обрыву короткого замыкания		В	50
Номинальное напряжение закрытия рабочего механизма (постоянный ток)		В	AC/DC 110、220
Номинальное напряжение открытия рабочего механизма (постоянный ток)		мм	AC/DC 110、220
Контактный разрыв		мм	11±1
Перебег (длина сжатия контактной пружины)		мс	3,5±0,5
Трехфазное время отскока открытия и закрытия		мс	≤ 2
Свяжитесь с нами Закрытие Время отскока		м/с	≤ 2
