ЗН85-40,5

Высоковольтный вакуумный выключатель (напольный)

Данное изделие представляет собой внутренний высоковольтный вакуумный выключатель на напряжение 40,5 кВ для трехфазного переменного тока частотой 50 Гц, выполненный по напольной схеме. Аппарат применяется на промышленных/горнодобывающих предприятиях, электростанциях и подстанциях для коммутации токов нагрузки, перегрузки и короткого замыкания, подходит для эксплуатации с частыми коммутациями.

Свяжитесь с нами Каталог продукции

ПРЕДЫДУЩАЯ:Вакуумный выключатель бокового монтажа ДАЛЕЕ:Высоковольтный вакуумный выключатель (фиксированного типа)

Описание
Технические характеристики

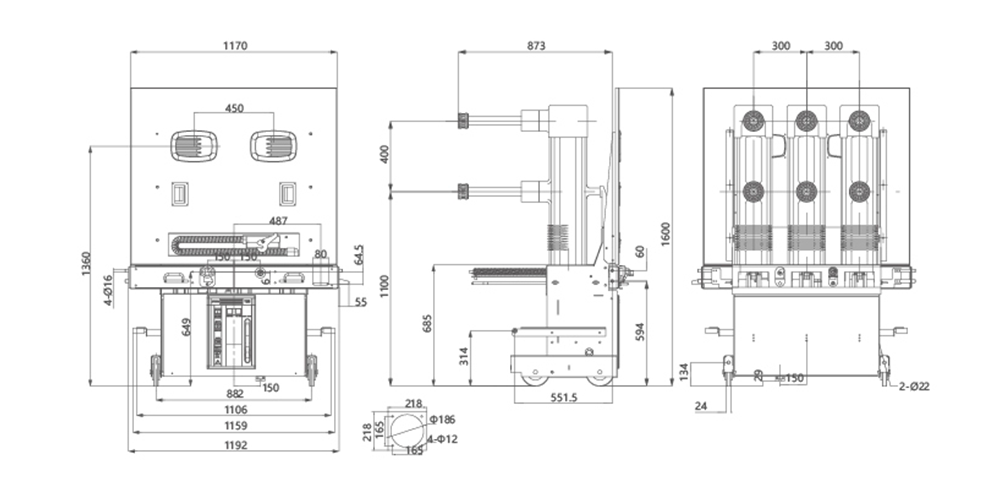

Размер продукта
Свяжитесь с нами

Особенности:
Напольная конструкция надежно монтируется на ограниченной площади, обеспечивая удобство монтажа и технического обслуживания на объекте; вакуумный прерыватель гарантирует надежное отключение и высокий уровень изоляции, удовлетворяя строгим требованиям к безопасности и устойчивости высоковольтных распределительных систем.

Приложения:
Широко применяется в высоковольтных распределительных системах электростанций, подстанций, крупных и средних промышленных/горнодобывающих предприятий, обеспечивает коммутацию цепей и оборудования, защиту от перегрузок и отключение при коротком замыкании, выступая в качестве важного элемента напольных распределительных устройств среднего и высокого напряжения.

Элемент	Единица	Параметр
Номинальное напряжение	кВ	40,5
Номинальный ток	А	1250 1600 2000
Номинальная частота	Гц	50
Номинальный ток отключения при коротком замыкании	кА	25	31,5
Номинальный ток короткого замыкания (пиковый)	кА	63	80
4 с Номинальная кратковременная выдержка тока	кА	25	31,5
Номинальный пиковый выдерживаемый ток	кА	63	80
1 мин. выдерживаемое напряжение частоты питания	кВ	95
Напряжение выдерживания импульса молнии (пиковое)	кВ	185
Номинальная рабочая последовательность		О-0,3с-СО-180с-СО
Номинальное количество операций по обрыву короткого замыкания	Времена	20
Механическая жизнь	Времена	10000
Время перерыва	мс	≤ 80
Разрыв тока в одном конденсаторном блоке	А	630
Ток разрыва встречно-параллельного конденсаторного блока	А	400
Номинальное рабочее напряжение	В	-110/~110, -220/~220
