ЗН85-40,5

Высоковольтный вакуумный выключатель (фиксированного типа)

Данное изделие представляет собой внутренний высоковольтный вакуумный выключатель на напряжение 40,5 кВ для трехфазного переменного тока частотой 50 Гц со стационарной монтажной конструкцией. Аппарат применяется на промышленных/горнодобывающих предприятиях, электростанциях и подстанциях для коммутации токов нагрузки, перегрузки и короткого замыкания, подходит для объектов с частыми коммутациями.

Свяжитесь с нами Каталог продукции

ПРЕДЫДУЩАЯ:Высоковольтный вакуумный выключатель (напольный) ДАЛЕЕ:Наружный вакуумный выключатель

Описание
Технические характеристики

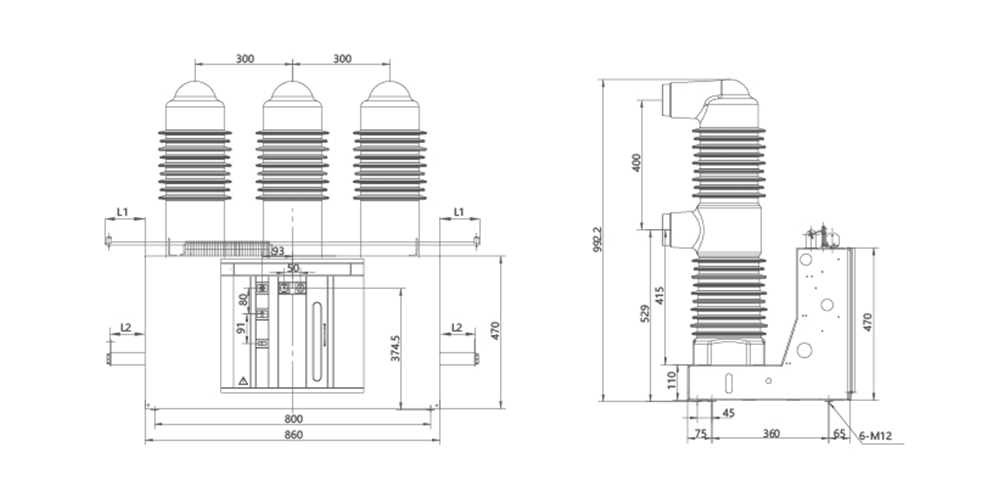

Размер продукта
Свяжитесь с нами

Особенности:
Стационарная конструкция компактна и проста в сборке, обеспечивает стабильную и надежную работу; вакуумный прерыватель обладает отличной отключающей способностью и изоляционными характеристиками, способен выдерживать длительные частые коммутации и многократное отключение токов короткого замыкания, снижая частоту отказов оборудования.

Приложения:
Предназначен для высоковольтных распределительных систем электростанций, подстанций и различных промышленных/горнодобывающих предприятий, обеспечивает защиту цепей, управление нагрузкой и ликвидацию аварий короткого замыкания, является оптимальным основным элементом стационарных высоковольтных распределительных устройств.

Элемент	Единица	Параметр
Номинальное напряжение	кВ	40,5
Номинальный ток	А	1250 1600 2000
Номинальная частота	Гц	50
Номинальный ток отключения при коротком замыкании	кА	25	31,5
Номинальный ток короткого замыкания (пиковый)	кА	63	80
4 с Номинальная кратковременная выдержка тока	кА	25	31,5
Номинальный пиковый выдерживаемый ток	кА	63	80
1 мин. выдерживаемое напряжение частоты питания	кВ	95
Напряжение выдерживания импульса молнии (пиковое)	кВ	185
Номинальная рабочая последовательность		О-0,3с-СО-180с-СО
Номинальное количество операций по обрыву короткого замыкания	Времена	20
Механическая жизнь	Времена	10000
Время перерыва	мс	≤ 80
Разрыв тока в одном конденсаторном блоке	А	630
Ток разрыва встречно-параллельного конденсаторного блока	А	400
Номинальное рабочее напряжение	В	-110/~110, -220/~220
