ВС1-12

Выдвижной вакуумный выключатель шириной 650 мм

Данное изделие представляет собой внутренний выдвижной высоковольтный вакуумный выключатель, предназначенный для комплектных распределительных устройств с металлическим корпусом шириной 650 мм. Конструкция имеет твердоизоляционный инкапсулированный полюс, объединяющий вакуумный прерыватель, токопроводящую цепь и изоляционные опоры, что обеспечивает компактность и надежные изоляционные характеристики, подходит для трехфазных систем переменного тока напряжением 12 кВ.

Свяжитесь с нами Каталог продукции

ПРЕДЫДУЩАЯ:Вакуумный выключатель фиксированного типа шириной 650 мм ДАЛЕЕ:Вакуумный выключатель бокового монтажа

Описание
Технические характеристики

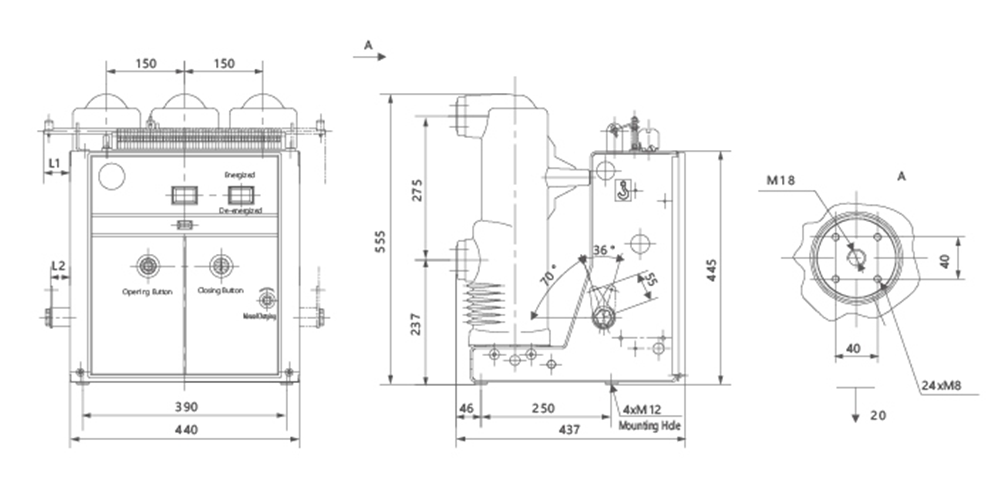

Размер продукта
Свяжитесь с нами

Особенности:
Выдвижная конструкция обеспечивает возможность полной установки и извлечения выключателя из шкафа, что упрощает и ускоряет проведение осмотров и замены; в сочетании с надежными механическими и электрическими блокировками она эффективно обеспечивает безопасность персонала и оборудования; необслуживаемость инкапсулированного полюса значительно снижает долгосрочные эксплуатационные расходы и затраты на техническое обслуживание.

Приложения:
В основном применяется в комплектных распределительных устройствах с металлическим корпусом в качестве коммутационного аппарата и средства защиты цепей и оборудования от токов короткого замыкания. Подходит для сетевых, промышленных и горнодобывающих объектов, требующих частых коммутаций или многократного отключения токов короткого замыкания, что делает его идеальным элементом для комплектных распределительных устройств с металлическим корпусом.

Элемент		Единица	Параметр
Номинальное напряжение		кВ	12
Номинальная частота		Гц	50
Номинальный ток		А	630-1250		1250-1600
Номинальный ток отключения при коротком замыкании		кА	20	25	31,5
Номинальный ток короткого замыкания		кА	50	63	80
Номинальный пиковый выдерживаемый ток		кА	50	63	80
Номинальный ток выдерживания короткого замыкания 4 с		кА	20	25	31,5
Оцененный Изоляция Уровень	Мощность Частота Выдерживает Напряжение (До и После Номинального Разрыва)	кВ	42 (Фаза-фаза, фаза-земля) / 48 (Трещина) RMS
	Напряжение выдерживания импульса (до и после номинального разрыва)		75 (Фаза в фазу, фаза в землю) / 85 (Трещина) Пик
Номинальная рабочая последовательность		Времена	О - 0,3с - СО - 180с - СО
Механическая жизнь		Времена	20000
Номинальное количество операций по обрыву короткого замыкания		В	50
Номинальное напряжение закрытия рабочего механизма (DC)		В	AC/DC 110、220
Номинальное напряжение открытия рабочего механизма (DC)		мм	AC/DC 110、220
Контактный зазор (или расстояние раскрытия контакта)		мм	9±1
Перебег (длина сжатия контактной пружины)		мс	3,5±0,5
Трехфазное время отскока открытия и закрытия		мс	≤ 2
Свяжитесь с нами Закрытие Время отскока		м/с	≤ 2
