ВС1-12

Вакуумный выключатель бокового монтажа

Данное изделие представляет собой внутренний боковой высоковольтный вакуумный выключатель, рассчитанный на трехфазные системы питания напряжением 12 кВ и частотой 50 Гц, используемый в качестве устройства защиты и управления. Благодаря особым преимуществам вакуумной технологии в плане прерывания тока она особенно подходит для применений, требующих частой работы при номинальном токе или многократного прерывания тока короткого замыкания.

Свяжитесь с нами Каталог продукции

ПРЕДЫДУЩАЯ:Выдвижной вакуумный выключатель шириной 650 мм ДАЛЕЕ:Компактный трехпозиционный вакуумный выключатель

Описание
Технические характеристики

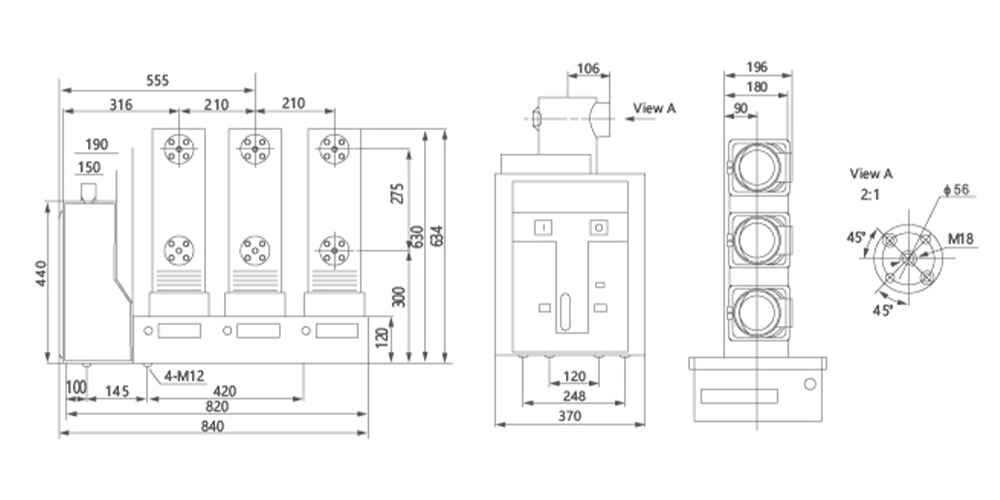

Размер продукта
Свяжитесь с нами

Особенности:
Он имеет фиксированную конструкцию и может использоваться независимо или гибко в конфигурации для кольцевого основного источника питания, подстанций коробчатого типа или различных нестандартных систем питания. Установка проста, адаптивность надежна, работа стабильна и надежна, срок службы механического и электрического оборудования хороший.

Приложения:
Широко используется в распределительных устройствах стационарного типа, обслуживающих городские и сельские сети, промышленные/горнодобывающие предприятия и различные распределительные объекты, обеспечивая управление коммутацией цепей и защиту от короткого замыкания, что делает его одним из незаменимых основных коммутационных компонентов в распределительных системах.

Элемент		Единица	Параметр
Номинальное напряжение		кВ	12
Номинальное максимальное рабочее напряжение		кВ	630	630	630
Номинальный ток		А	1250	1250	1250
Номинальный ток отключения при коротком замыкании		кА	20	25	31,5
Номинальный ток короткого замыкания		кА	50	63	80
Номинальный пиковый выдерживаемый ток		кА	50	63	80
Номинальный ток выдерживания короткого замыкания 4 с		кА	20	25	31,5
Оцененный Изоляция Уровень	Мощность Частота Выдерживает Напряжение (До и После Номинального Разрыва)	кВ	42 (Перерыв 48)
	Напряжение выдерживания импульса (до и после номинального разрыва)		75 (Перерыв 84)
Номинальная рабочая последовательность		Времена	О - 0,3с - СО - 180с - СО
Механическая жизнь		Времена	1000
Номинальное количество операций по обрыву короткого замыкания		В	50
Номинальное напряжение закрытия рабочего механизма (DC)		В	AC/DC 110、220
Номинальное напряжение открытия рабочего механизма (DC)		мм	AC/DC 110、220
Контактный разрыв		мм	11±1
Перебег (длина сжатия контактной пружины)		мс	3,5±0,5
Трехфазное время отскока открытия и закрытия		мс	≤ 2
Свяжитесь с нами Закрытие Время отскока		м/с	≤ 2
