ВЗФ(Р)-12

Съемный вакуумный выключатель нагрузки

Данное изделие представляет собой герметичный комбинированный блок «вакуумный выключатель нагрузки – предохранитель» в металлической оболочке, вакуумный коммутационный аппарат нового поколения, разработанный по оригинальной концепции с учетом требований рынка. Он широко применяется во внутренних распределительных устройствах с металлической оболочкой и воздушной изоляцией, способен безопасно и надежно эксплуатироваться в соответствующей сети данного класса напряжения в пределах номинальных технических параметров.

Свяжитесь с нами Каталог продукции

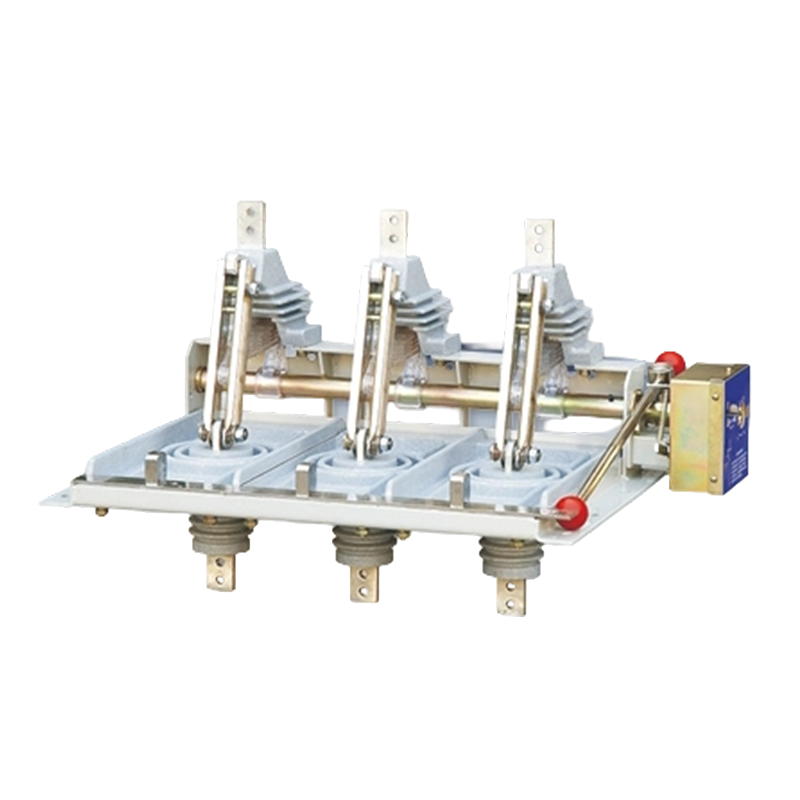

ПРЕДЫДУЩАЯ:Переключатель нагрузки-прерывания ДАЛЕЕ:Нет следующего товара

Описание
Технические характеристики

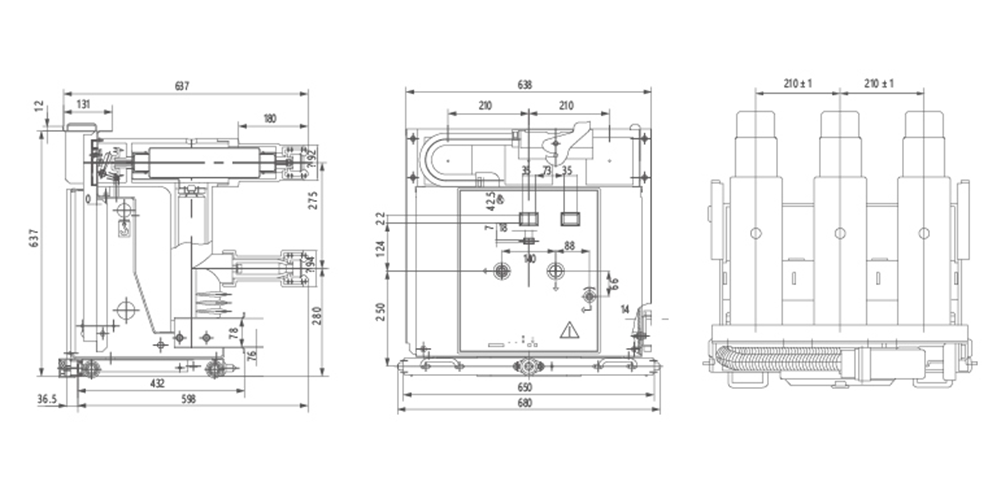

Размер продукта
Свяжитесь с нами

Особенности:
Выкатная конструкция обеспечивает удобный монтаж и извлечение аппарата из шкафа, упрощая осмотр и замену; инкапсулированное исполнение повышает надежность изоляции и устойчивость к внешним условиям, а в комплексе с вакуумным прерывателем реализуются две функции: управление нагрузкой и защита от короткого замыкания. Аппарат отличается стабильной работой и высокой производительностью, является необслуживаемым.

Приложения:
Предназначен для эксплуатации с распределительными устройствами в металлической оболочке, широко применяется на подстанциях, в распределительных помещениях и распределительных системах различных промышленных/горнодобывающих предприятий для управления линейной нагрузкой и защиты от короткого замыкания, является оптимальным комбинированным коммутационным аппаратом в системах кольцевого питания.

Элемент	Единица	Параметр
Элемент	Единица	ВЗФ-12/Т630-20 Вакуумный нагрузочный переключатель	ВЗФ(Р)-12/Т125-50 Вакуумный выключатель нагрузки – предохранитель Комбинированная единица
Номинальное напряжение	кВ	12	12
Мощность Частота Выдерживает Напряжение (Фаза-Фаза, Фаза-Земля)	кВ	42	42
Напряжение, выдерживающее импульс молнии (фаза-фаза, фаза-земля)	кВ	75	75
Номинальный ток	А	630	125(Предохранитель)
Номинальный ток отключения при коротком замыкании	кА	-	50(Предохранитель)
Номинальная кратковременная устойчивость к току	кА	20	-
Номинальный пиковый выдерживаемый ток	кА	50	-
Номинальный ток короткого замыкания	кА	50	-
Номинальный ток прерывания зарядки кабеля	А	16	-
Номинальный ток передачи	А	-	3150
Переключение трансформатора без нагрузки	кВА	1250
Электрическая жизнь	Времена	10000
Уровень частичного разряда	ПК	≤ 5
