YCZ-12GD

Трехпозиционный вакуумный выключатель с металлическим корпусом

Данное изделие представляет собой трехпозиционный высоковольтный вакуумный выключатель внутреннего действия, заключенный в металлический корпус. Основная цепь имеет инкапсулированную полюсную структуру, которая объединяет вакуумный прерыватель с изолирующей опорой, что обеспечивает высокую надежность изоляции и компактную конструкцию, подходящую для управления переключением и защиты в трехфазных системах распределения переменного тока напряжением 3,6–12 кВ.

Свяжитесь с нами Каталог продукции

ПРЕДЫДУЩАЯ:Компактный трехпозиционный вакуумный выключатель ДАЛЕЕ:Вакуумный выключатель фиксированного типа

Описание
Технические характеристики

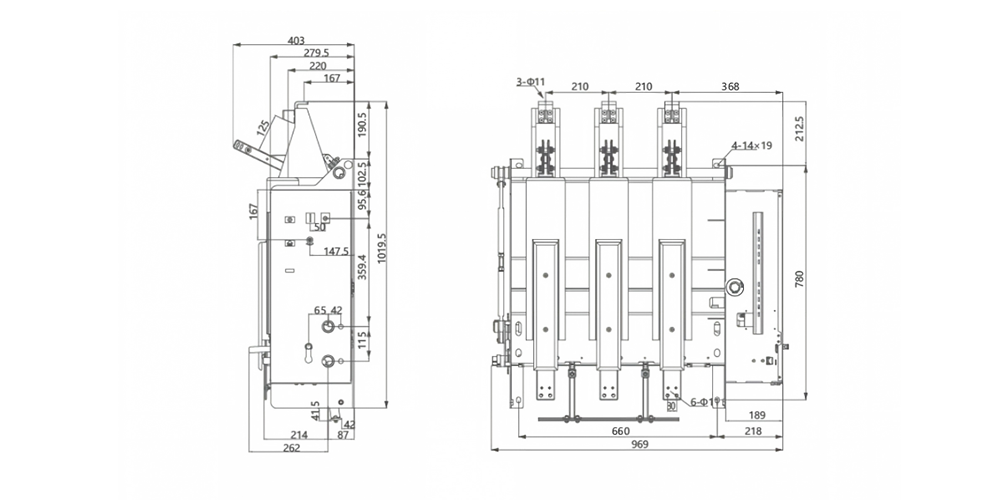

Размер продукта
Свяжитесь с нами

Особенности:
Трехпозиционная конструкция обеспечивает надежное переключение между открытым, закрытым и заземленным состояниями; в сочетании с комплексными механическими и электрическими блокировочными устройствами она эффективно предотвращает неправильную работу и обеспечивает безопасность эксплуатации; механизм работает стабильно, имеет длительный срок службы и хорошие характеристики, не требующие технического обслуживания.

Приложения:
В основном используется с высоковольтными распределительными устройствами с металлическим корпусом, широко применяется на подстанциях, в распределительных помещениях и распределительных системах различных промышленных/горнодобывающих предприятий, обеспечивая управление переключением цепей и оборудования, защиту от неисправностей и защиту от заземления, отвечая требованиям частой работы и многократного прерывания тока короткого замыкания.

Элемент	Единица	Параметр
Номинальное напряжение	кВ	12
(1 мин) Номинальное кратковременное напряжение выдерживания частоты мощности – фаза в фазу / разрыв	кВ	42/48
Номинальное напряжение выдерживания импульса молнии (пиковое) – фаза в фазу / разрыв	кВ	75/85
Частота мощности вспомогательной цепи выдерживает напряжение (1 мин)	В	2000
Номинальная частота	Гц	50
Номинальный ток	А	630		1250
Номинальный ток отключения при коротком замыкании	кА	20	25	25	31,5
Номинальный пиковый выдерживаемый ток	кА	50	63	63	80
Номинальный ток короткого замыкания	кА	50	63	63	80
4 с Номинальная кратковременная выдержка тока	кА	20	25	25	31,5
Номинальная кратковременная выдержка тока	сс	4	4	4	4
