ZW43-12

Наружный вакуумный выключатель

Данный продукт представляет собой компактную версию в том же семействе выключателей, наружное высоковольтное коммутационное устройство, рассчитанное на трехфазный переменный ток частотой 50 Гц, напряжением 12 кВ, подходящее для переключения и замыкания/размыкания тока нагрузки, тока перегрузки и тока короткого замыкания городских или сельских распределительных систем, с более компактной и легкой конструкцией.

Свяжитесь с нами Каталог продукции

ПРЕДЫДУЩАЯ:Наружный вакуумный выключатель ДАЛЕЕ:Нет следующего товара

Описание
Технические характеристики

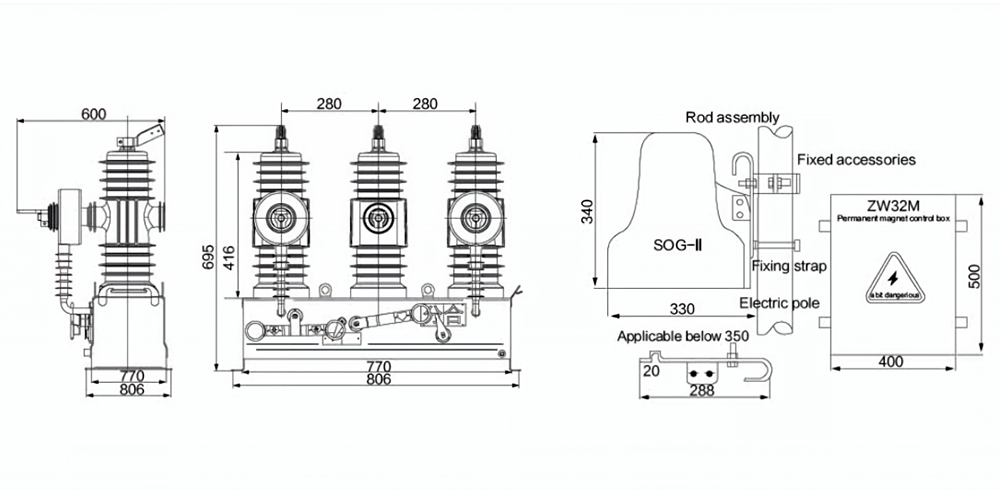

Размер продукта
Свяжитесь с нами

Особенности:
Компактная конструкция обеспечивает меньшую занимаемую площадь изделия и более гибкую установку, что делает его удобным для установки на столбах или в распределительных зонах с ограниченным пространством; он сохраняет превосходные показатели прочности на разрыв и надежность изоляции, отвечая требованиям долгосрочной стабильной эксплуатации в суровых условиях на открытом воздухе.

Приложения:
Широко используется в распределительном оборудовании столбового или коробчатого типа в городских и сельских распределительных сетях, обеспечивая управление коммутацией каналов и защиту от неисправностей, а также является одним из наиболее часто используемых основных коммутационных устройств при модернизации автоматизации распределения и строительстве новых линий.

Элемент		Единица	ZW43-12/630-16	ZW43-12/630-20
Номинальное напряжение		кВ	12
Номинальный ток		А	630
Номинальный ток отключения при коротком замыкании		кА	16	20
Номинальный ток короткого замыкания (пиковый)		кА	40	50
Номинальный пиковый выдерживаемый ток		кА	40	50
Номинальная кратковременная устойчивость к току		кА	16	20
Номинальная продолжительность короткого замыкания		сс	4
Номинальный уровень изоляции	Напряжение выдерживания импульса молнии (пиковое)	кВ	Фаза в фазу, фаза в землю: 75, перерыв: 85
	1 мин. выдерживаемое напряжение частоты питания	кВ	Фаза в фазу, фаза в землю: 42, перерыв: 48
Номинальная рабочая последовательность			О - 0,3с - СО - 180с - СО (механизм с приводом от двигателя)
Номинальное количество операций по обрыву короткого замыкания		Времена	30
Механическая жизнь		Времена	10000
Номинальное рабочее напряжение (катушка открытия/закрытия)		В	DC220,110,AC220
Допустимая накопленная толщина износа подвижных и неподвижных контактов		мм	3
Номинальный ток сброса сверхтока		А	5
Коэффициент трансформатора тока			200/5 400/5 630/5
Контактный разрыв		мм	9±1
Связаться с Overtravel		мм	2
Средняя скорость открытия		м/с	1.2±0.2
Средняя скорость закрытия		м/с	0,6±0,2
Время открытия		мс	15~50
Время закрытия		мс	25~80
Время закрытия отскока		мс	≤ 2
Трехфазный синхронизм открытия и закрытия			≤ 2
Сопротивление постоянному току каждой фазной цепи		μΩ	≤ 80
