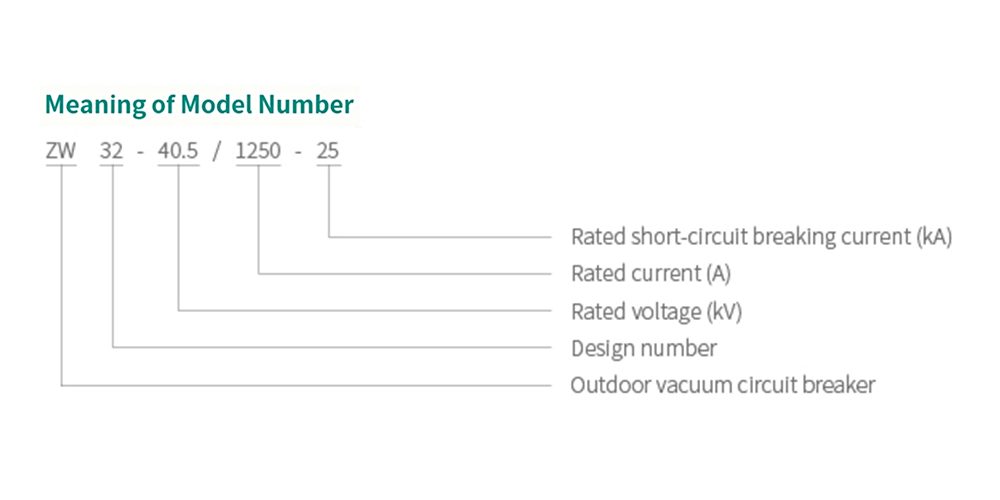

ZW32-40,5

Наружный вакуумный выключатель

Данное изделие предназначено для трехфазных систем питания переменного тока частотой 50 Гц и напряжением 35 кВ для коммутации токов нагрузки, перегрузки и короткого замыкания. Аппарат может комплектоваться контроллером автоматического повторного включения, который определяет параметры тока и выполняет циклы автоматического повторного включения. Питание контроллера осуществляется от автономного трансформатора, предусмотрен вывод сигналов напряжения и тока с функциями управления.

Свяжитесь с нами Каталог продукции

ПРЕДЫДУЩАЯ:Наружный вакуумный выключатель ДАЛЕЕ:Наружный вакуумный выключатель

Описание
Технические характеристики

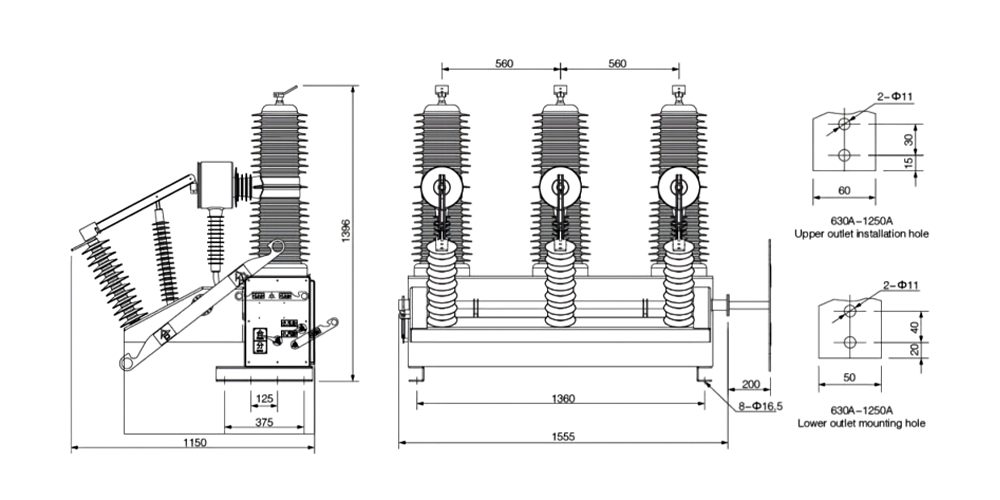

Размер продукта
Свяжитесь с нами

Особенности:
Питание осуществляется от электронного трансформатора, аппарат обеспечивает трехступенчатую комплексную защиту, включающую токовую защиту с выдержкой времени при перегрузке, токовую защиту с выдержкой времени при пусковом токе и мгновенное отключение при коротком замыкании. Это обеспечивает интеллектуальное обнаружение и быстрое устранение аварий, эффективно повышая надежность электроснабжения и способность распределительной линии к самовосстановлению.

Приложения:
Предназначен для воздушных линий электропередачи сельских и городских распределительных сетей, выполняет функции столбового выключателя, обеспечивает секционную защиту и отключение аварийного участка, особенно подходит для распределительных систем с частыми повреждениями линий, требующих функции автоматического повторного включения.

Элемент		Единица	Технические характеристики
Номинальное напряжение		кВ	40,5
Номинальная частота		Гц	50/60
Номинальный ток		А	630/1250
Номинальная кратковременная устойчивость к току		кА	25
Номинальный пиковый выдерживаемый ток		кА	50
Номинальная продолжительность короткого замыкания		С	4
Номинальное количество операций по обрыву короткого замыкания		Времена	30
Номинальный ток зарядки кабеля		А	25
Номинальная мощность Частота Выдерживаемое напряжение (1 мин)	Фаза на землю / Фаза на фазу	кВ	80
	Перерыв	кВ	95
	Вспомогательная и управляющая цепь	кВ	0,2
Номинальное напряжение выдерживания импульса молнии	Фаза на землю / Фаза на фазу	кВ	185
Номинальное напряжение выдерживания импульса молнии	Перерыв	кВ	185
Номинальная рабочая последовательность			О-0,3с-СО-180с-СО
Механическая жизнь		Времена	Пружина: 10000; Постоянный магнит: 30000
Вес		Кг	150
Общие размеры		мм	1300 × 600 × 900
