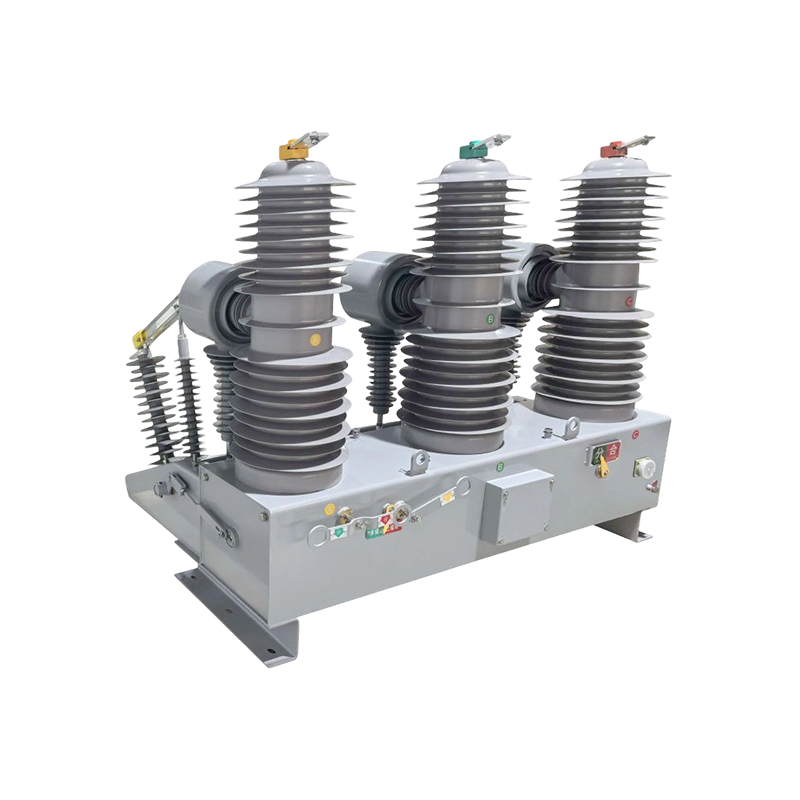

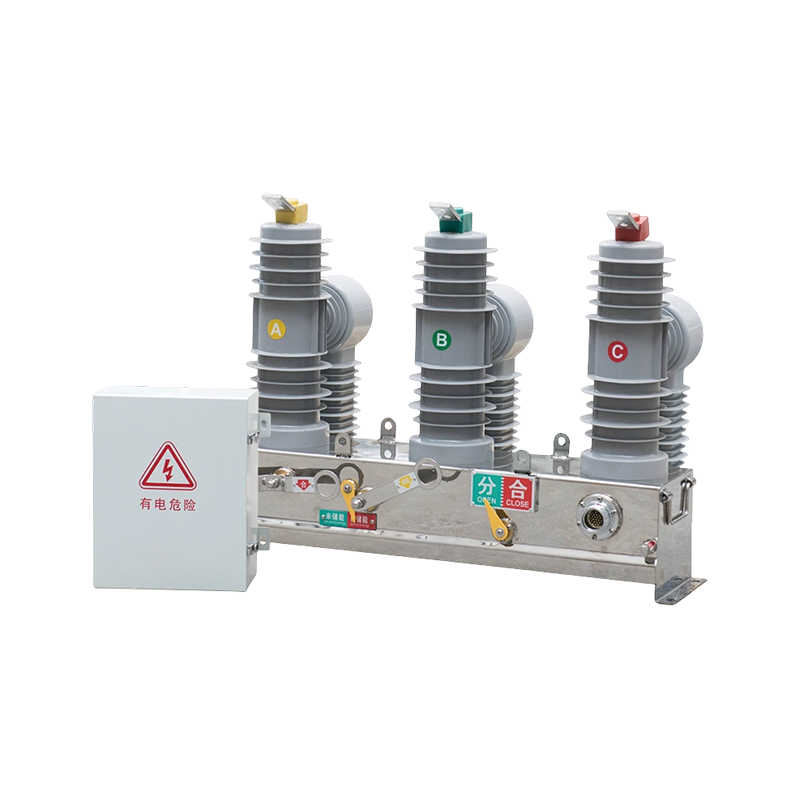

ZW32-24

Наружный вакуумный выключатель

Данное изделие представляет собой наружное распределительное устройство на напряжение 24 кВ для трехфазного переменного тока частотой 50 Гц. Оно предназначено для коммутации токов нагрузки, перегрузки и короткого замыкания в энергосистемах, подходит для задач защиты и управления на подстанциях, в промышленных/горнодобывающих распределительных системах, а также для объектов с частыми коммутациями в сельских сетях.

Свяжитесь с нами Каталог продукции

ПРЕДЫДУЩАЯ:Наружный вакуумный выключатель ДАЛЕЕ:Наружный вакуумный выключатель

Описание
Технические характеристики

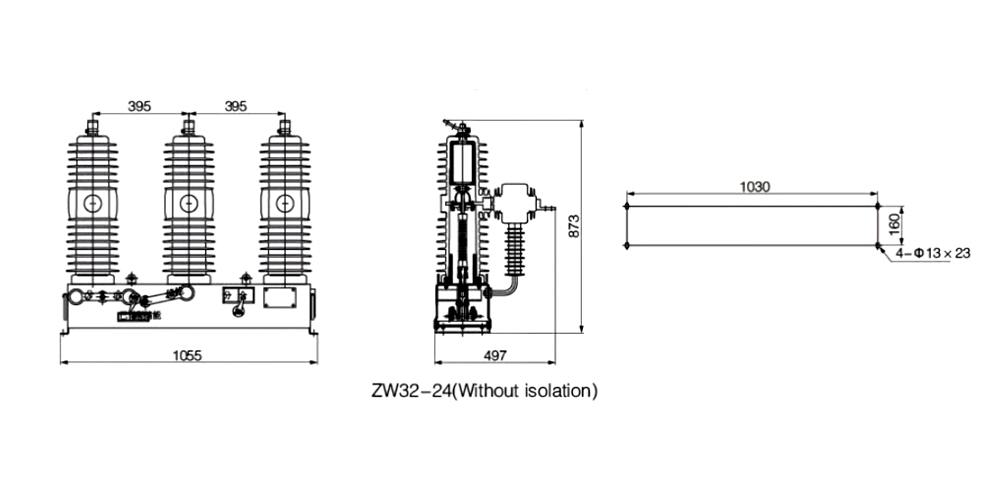

Размер продукта
Свяжитесь с нами

Особенности:
Изделие компактное и легкое, устойчиво к образованию конденсата, является необслуживаемым, способно работать в относительно суровых климатических условиях и загрязненной среде, обеспечивая стабильную и надежную долгосрочную эксплуатацию на открытом воздухе и существенно снижая объем и затраты на техническое обслуживание.

Приложения:
Широко применяется на воздушных линиях электропередачи и в распределительных зонах городских и сельских сетей, обеспечивает управление нагрузкой, защиту от перегрузки и ликвидацию аварий короткого замыкания, особенно подходит для наружных распределительных систем с суровыми климатическими условиями и требованиями к частым коммутациям.

Элемент	Единица	Параметр
Номинальное напряжение	кВ	24
Номинальная частота	Гц	50
Номинальный ток	А	630
Номинальный ток отключения при коротком замыкании	кА	20
Номинальный пиковый ток выдерживания (пик)	кА	50
Номинальная кратковременная устойчивость к току	кА	20
Номинальный ток короткого замыкания (пиковый)	кА	50
Механическая жизнь	Времена	10000
Номинальное количество операций по обрыву короткого замыкания	Времена	≥ 30
Мощность Частота Выдерживаемое напряжение (1 мин): (Влажный) (Сухой) Фаза в фазу, фаза на землю / Разрыв	кВ	65/79
Напряжение выдержки импульса молнии (пиковое) Фаза-фаза, фаза-земля / Разрыв	кВ	125/145
Вспомогательная цепь 1 мин. Мощность Частота Выдерживаемое напряжение	кВ	2
